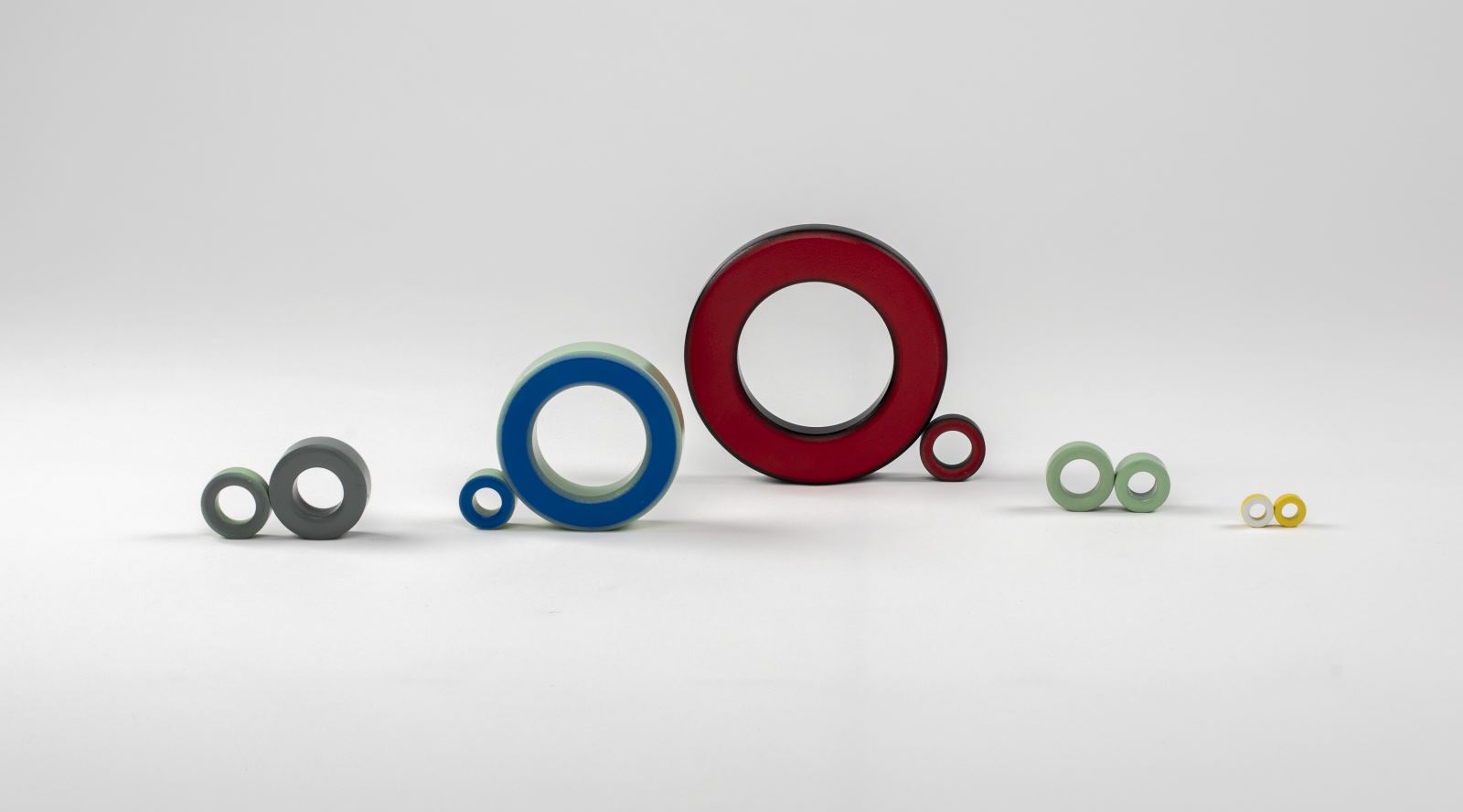

トロイダルダスト

トロイダルダスト

普通のダスト製品は伝統的な生産工芸から、99%Fe以上の純鉄粉末で、表面コーティング、有機粘着剤混合後、成型生産した磁性材料です。生産中高温処理ないですので、使用温度は-65℃~+125℃まで制御されてます。透磁率10μ~100μ範囲で、E型、U型、R棒状型など複雑な形状も生産可能です。ダスト製品の中にキャップを天然的な存在する特性で、エネルギーストレージ、光調整用リアクトル、EMI騒音フィルタ、DC輸出/輸入フィルタなど部品でよく使いまして、磁粉コアで価格一番安材料であります。




ダストは一般-65℃-+125℃温度範囲で作業します。高温度の環境であれば、インダクタンスと品質因数(Q)が永遠に低下します、これは製造工程で有機粘着剤を使って、例えばエポキシ樹脂など;使用温度が150℃超えたら、材料内部の樹脂が悪化され、コアのコアロス数値が増えて、製品自体の使用寿命が縮めされるという原因です。収縮幅は時間、温度、コアサイズ、周波と磁束密度など関係あります。


Matorial
(Mix No.)
Al Tolerance

-2
-8
-14
-18
-19
-26
-28
-30
-33
-34
-35
-38
-40
-45
-52
±5%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%
±10%

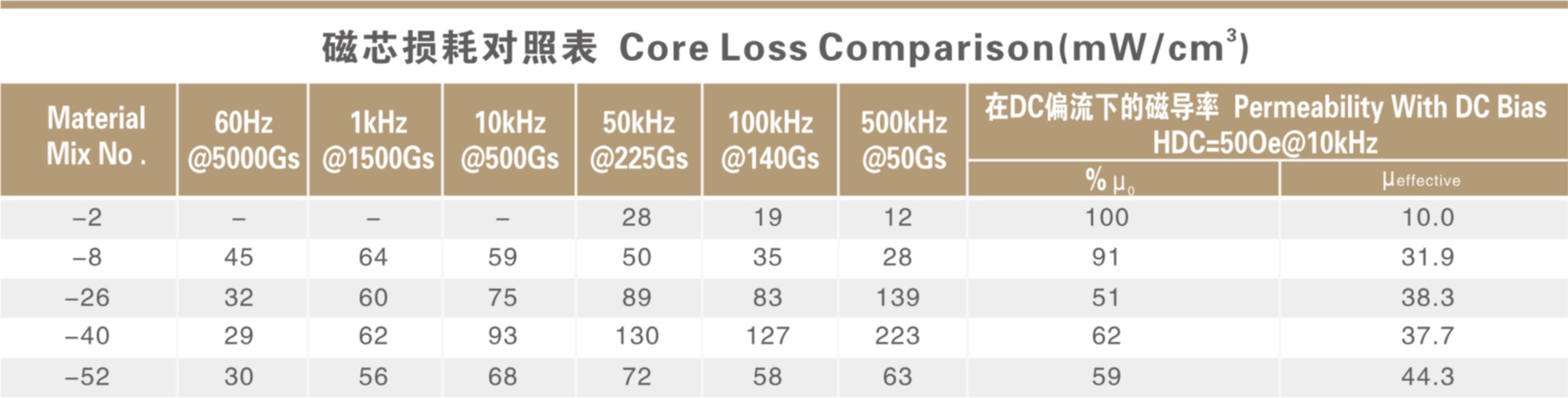

コアは下記AL値で製造されて、各材料の透磁率は参考として使ってください。AL値は全部10kHz及び10Gs(1mT)AC通量密度のピーク値を参考として測定した物です。リング状製品は磁束漏れをできるだけ抑えるため、平均分布の単回巻数で測定試験を行います。不平均分布で巻回数少ないダストコアを測定すると、予測以上のインダクタンス数字得ます。E型コアは100巻数を測定標準とします。磁力特性曲線は±10%限度で、コアロス曲線は±15%を限度範囲で作成します。

弊社製品はエポキシ樹脂の塗装がされて、50Hz以下の最小絶縁強度は600Vrmsです。お客の要求によって、絶縁強度を高めることが可能です。塗装材は大部分の洗剤を抵抗できますが、接触頻度によって、不良影響があります。E型とU型コアは錆避けの処理があります。表面塗装の絶縁試験は:コア二つの面で二枚の電板を置いて、50Hz,1250V(AC有効電圧)の測定電圧で5秒測ります
